Aanwezigheid
HLK-LD2412
De LD2412 detecteert aanwezigheid en kleine bewegingen. Hij geeft geen afzonderlijke X/Y-posities van personen door.
- Modulebereik
- Tot 9 m
- Horizontale kijkhoek
- ±75°
- Uitvoer
- Aanwezigheid, geen X/Y

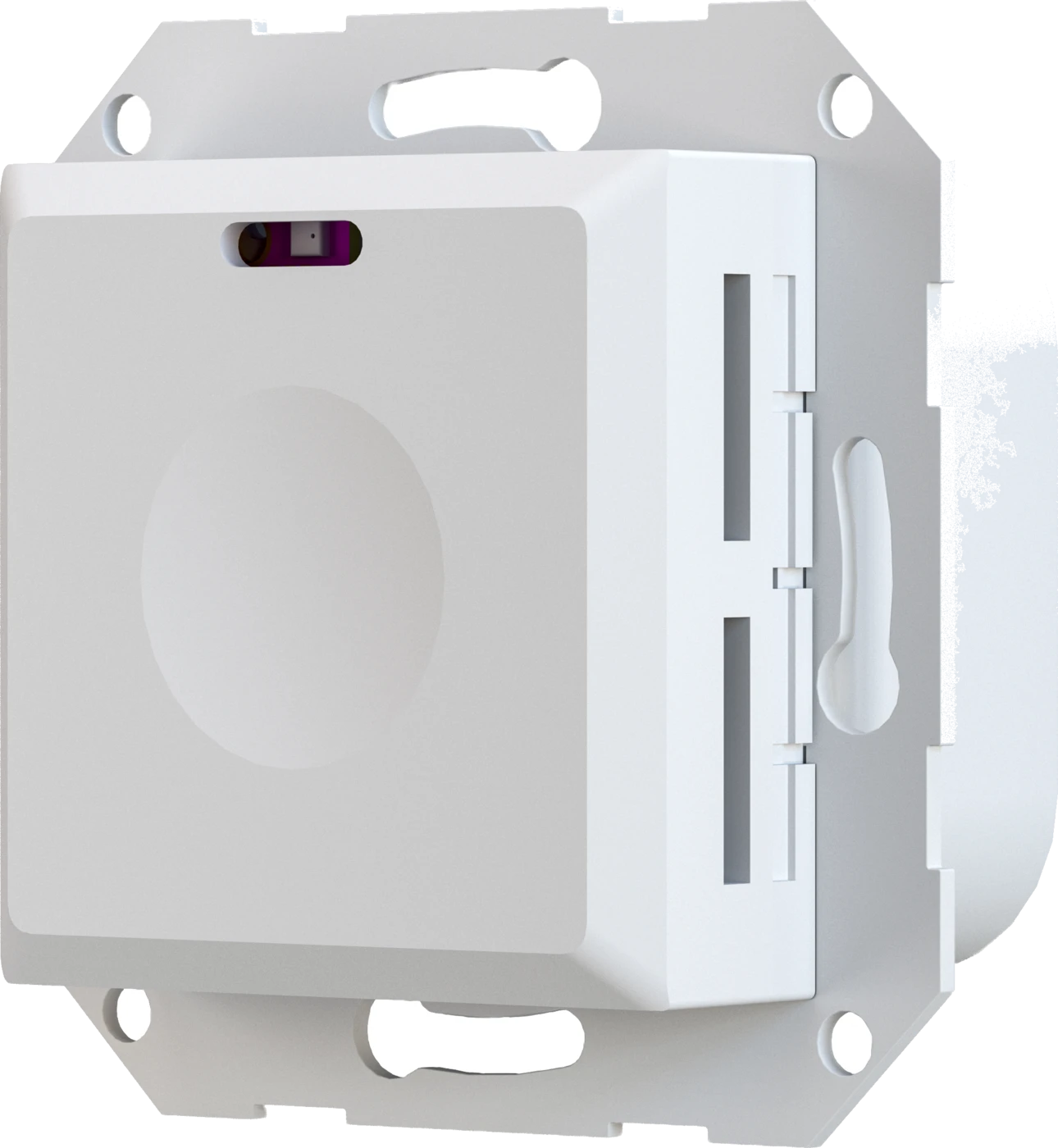

Alles wat je kamer weet,
weggewerkt in de muur
Aanwezigheid, luchtkwaliteit en een touchknop voor Home Assistant in één inbouwmodule.
Coming soon

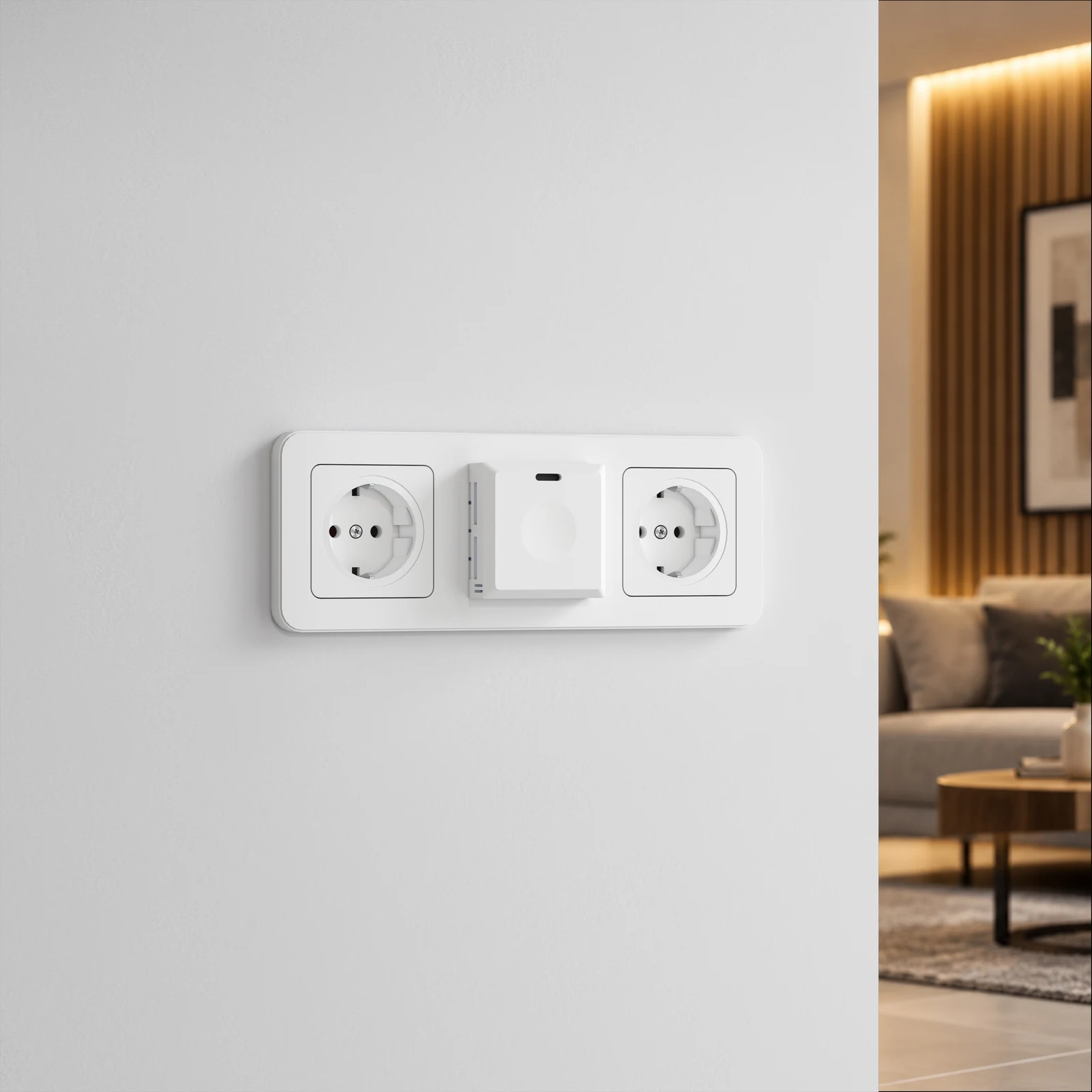

Front 55 × 55 mm

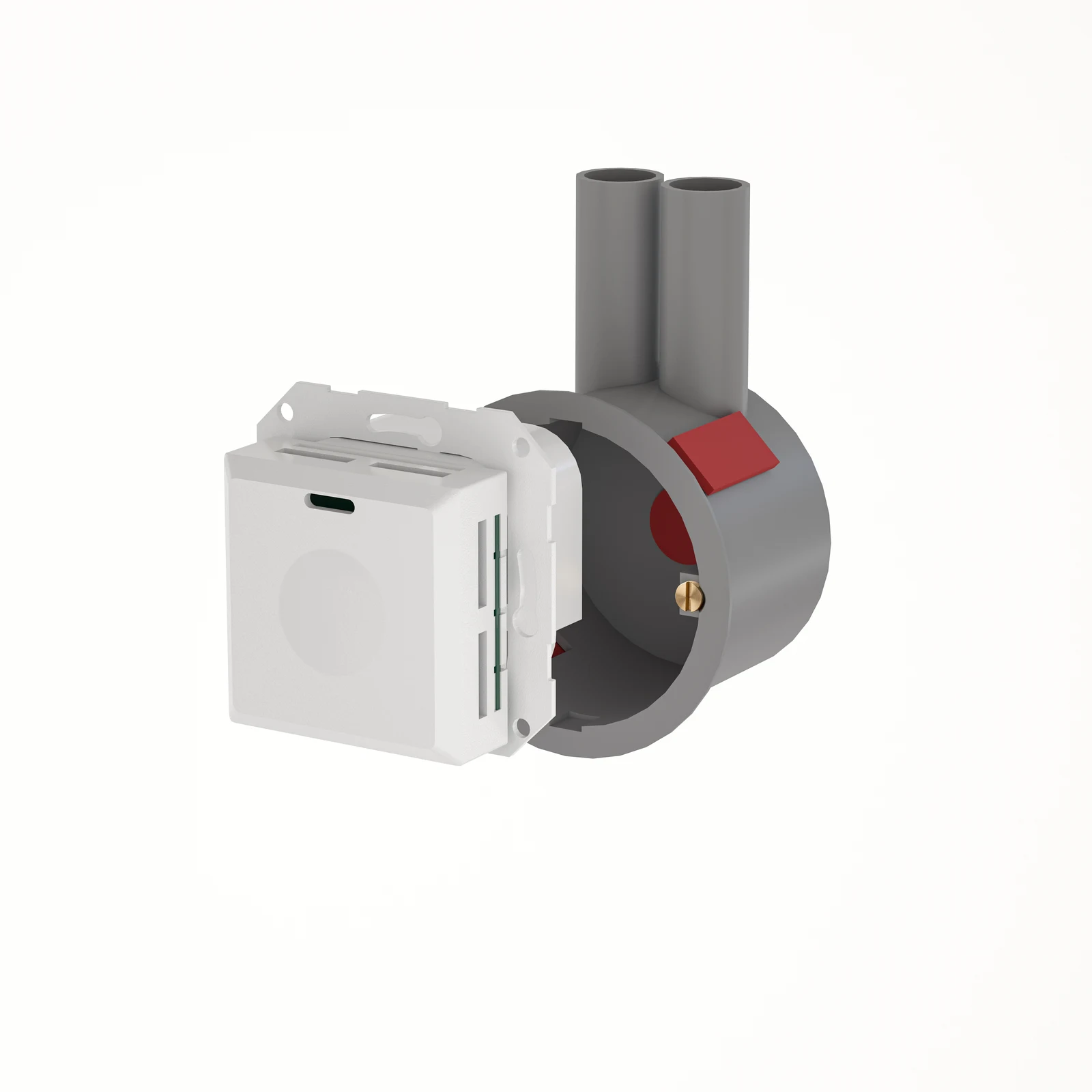

Past ook in een ondiepe inbouwdoos
De module zelf is 26 mm diep. Gebruik je Ethernet/PoE met een losse RJ45-connector zonder beschermtule, dan is circa 40 mm inbouwdiepte nodig. Daarmee past WallSense ook in een ondiepe ronde inbouwdoos.
- Montage op 60 mm schroefafstand
- Adapterplaten voor bekende schakelmateriaalseries
- Openingen rondom de behuizing voor luchtmetingen
- Te combineren met een schakelaar of stopcontact in één raam
Waar past WallSense?
De ronde 60-mm-doos wordt onder meer gebruikt in Nederland, België, Luxemburg, Duitsland, Oostenrijk en Frankrijk. Hetzelfde doosprincipe komt ook veel voor in Midden-, Noord- en Zuid-Europa; per land en merk controleren we de exacte passing.
Het Verenigd Koninkrijk, Ierland en Denemarken gebruiken vaak andere systemen. In Italië komen veel rechthoekige 3-module-dozen voor. Voor deze markten onderzoeken we aparte montageplaten of behuizingen.

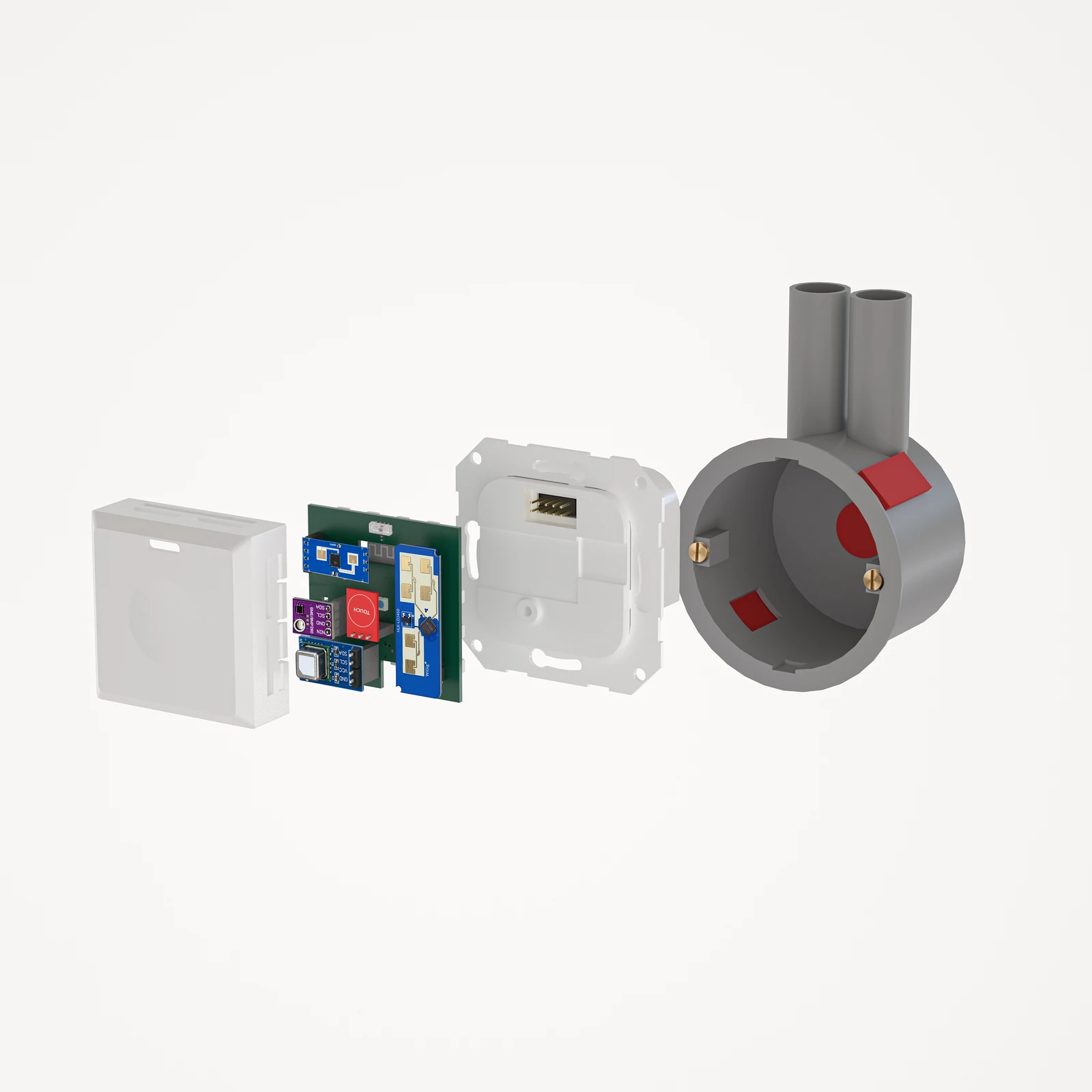

Past in het schakelmateriaal dat al in huis zit
Het WallSense-front meet 55 × 55 mm. Dat is dezelfde buitenmaat als Gira System 55 en het front van CeilSense, en tegelijk de kleinste maat op de markt. Gira System 55 past daardoor al rechtstreeks. Voor grotere openingen ontwikkelen we adapterplaten die de extra ruimte rondom het front netjes opvullen.
| Gira, System 55 | Klaar |
|---|---|
| Jung, A-serie, AS 500 | In ontwikkeling |
| Berker, S.1, B.3 | In ontwikkeling |
| Merten, System M | In ontwikkeling |
| Busch-Jaeger, Balance SI, Future Linear | In ontwikkeling |
| Niko, Original, Pure | In ontwikkeling |
Staat jouw merk of serie er niet bij? Deel hem in de Discord, dan kunnen we hem meenemen bij de volgende adapterplaten.
Acht functies achter één front
Metingen, bediening en visuele meldingen samengebracht in één inbouwmodule.
- AanwezigheidHLK-LD2412
- Ziet dat je er bent, ook als je stil op de bank ligt te lezen. Reageert op micro-bewegingen.
- PositieHLK-LD2450
- Volgt tot drie personen tegelijk met hun positie in de kamer, zodat je met zones kunt werken.
- CO₂Sensirion SCD41
- Een echte NDIR-meting, geen schatting. Je ziet meteen wanneer de lucht in de kamer op is.
- VOC en NOxSensirion SGP41
- Meet vluchtige stoffen en stikstofoxiden. Merkbaar na koken, schoonmaken of schilderen.
- Temperatuur en vochtSensirion SHT45
- Nauwkeurig meten op leefhoogte, precies waar je verwarming en ventilatie op wilt sturen.
- LichtniveauVEML7700
- Meet de hoeveelheid omgevingslicht in lux. Daarmee kan je verlichting alleen inschakelen wanneer het donker genoeg is.
- Aanraking
- De capacitieve touch achter het front komt beschikbaar in Home Assistant. Daar koppel je een tik aan een actie, scène of automatisering.
- Status- en sfeerlicht1 + 16 RGB
- Eén statusled in het front en zestien RGB-leds achter op de printplaat. Via Home Assistant bepaal je zelf wat ze doen, bijvoorbeeld: CO₂-waarschuwingen, deurbelmeldingen en nachtlicht.
Twee radars die elkaar aanvullen
WallSense combineert twee radars: één voor aanwezigheid bij kleine bewegingen en één voor de positie van maximaal drie personen. De metingen komen in Home Assistant binnen, waar je zelf zones en automatiseringen instelt.
Dit zijn specificaties van de radarmodules, geen gegarandeerd bereik van WallSense in elke kamer. Inbouw, afdekraam, obstakels en instellingen beïnvloeden de detectie; bij stilzitten kan het bereik kleiner zijn.
Persoon 1
Persoon 2
Persoon 3
Vlak in de muur, gericht op de kamer
WallSense zit parallel aan de muur en kijkt recht de kamer in. De sensor is niet draaibaar. Kies daarom een inbouwdoos met zicht op het deel van de kamer dat je wilt meten. De getoonde zones en personen zijn voorbeelden.
- Geen camera en geen beeld, alleen radarpunten
- Werkt in het donker en dwars door stof en gordijnen
- Gevoeligheid per zone in te stellen via ESPHome
- Met Home Assistant blijven alle metingen in je eigen netwerk
Waarom twee mmWave-radars?
De LD2450 volgt waar mensen zich bevinden. De LD2412 vult dat aan met aanwezigheidsdetectie bij kleine bewegingen. In Home Assistant combineer je die informatie met zones in je kamer.
- Positie en bewegingZie waar iemand loopt en gebruik die positie in je automatiseringen.
- Ook als je stilzitDe LD2412 detecteert kleine bewegingen, zodat aanwezigheid niet alleen afhangt van iemand die rondloopt.
- Automatiseringen per zoneMaak bijvoorbeeld een zone rond de bank of het bureau. Je bepaalt zelf in Home Assistant wat er gebeurt.
Wat ziet WallSense in jouw kamer?
Vul de maten van je kamer in en schuif de inbouwdoos langs de muur. Je ziet meteen welk deel van de vloer elke radar ziet en wat hij doorgeeft.
Hoeveel van je vloer hij ziet
- Ziet dat er iemand is LD2412
- 0%
- Weet waar iedereen is LD2450
- 0%
Kamer van bij m, met de sensor op m van de linkerhoek. De aanwezigheidsradar ziet % van de vloer, de positieradar %.
Wat hij nu ziet
- Aanwezigheid LD2412
- JaNee
- Beweging LD2412
- JaNee
- Dichtstbijzijnde persoon LD2412
- niemand
Posities LD2450 0 van 3
- Persoon alleen aanwezig niet gezien
Van bovenaf gezien. We rekenen met 80% van wat Hi-Link opgeeft: aanwezigheid tot 7,2 m binnen ±75°, posities tot 4,8 m binnen ±60°. Muren, meubels en de plek bepalen wat je thuis haalt.
Touchbediening voor Home Assistant
De capacitieve touch achter het front wordt doorgegeven aan Home Assistant. Daar bepaal je zelf wat een aanraking doet: verlichting schakelen, een scène starten of een automatisering activeren. De touch heeft geen bewegende delen en kan dus niet mechanisch slijten.
- De aanraking komt beschikbaar in Home Assistant
- Koppel zelf een actie, scène of automatisering
- Geen mechanische knop, dus geen slijtage
- De led kan visuele feedback geven
Zie wat je inademt
Drie Sensirion-sensoren meten de lucht in de kamer, precies op de hoogte waar je leeft.
- CO₂
- 400 tot 5.000 ppmSCD41 met echte NDIR-meting, de betrouwbare standaard voor CO₂.
- VOC en NOx
- Index 1 tot 500SGP41 vertaalt gassen naar een index waarop je direct kunt automatiseren.
- Temperatuur
- Tot ±0,1 °CSHT45 hoort bij de nauwkeurigste sensoren in zijn klasse.
- Luchtvochtigheid
- Tot ±1,0 %RHHandig tegen schimmel en om je ventilatie slim aan te sturen.
WallSense meet geen fijnstof. PM1, PM2.5 en PM10 zijn daarom niet beschikbaar. Wil je wel fijnstof meten? Bekijk dan de UltimateSensor of UltimateSensor Mini met optionele SPS30-fijnstofsensor.
Eén RGB-statusled voor, zestien RGB-leds achter
In het front zit één RGB-statusled; aan de achterkant van de printplaat zitten daarnaast zestien aanstuurbare RGB-leds. Via Home Assistant bepaal je zelf hun kleur, helderheid en gedrag. De onderstaande toepassingen zijn voorbeelden van automatiseringen die je zelf kunt maken.
- Voorbeeld: rood bij hoge CO₂
- Voorbeeld: melding bij de deurbel
- Voorbeeld: nachtlampje voor kinderkamer of hal
Twee manieren om WallSense te voeden
Kies voor PoE via een netwerkkabel of voor 110 tot 240 V netspanning. USB-C is alleen bedoeld om de firmware te flashen.
-
Power over Ethernet
Voeding en een bekabelde netwerkverbinding via één UTP-kabel.
- Via een PoE-switch of PoE-injector
- Geen aparte voedingsadapter bij de sensor
-
110 tot 240 V netspanning
Voed WallSense via netspanning wanneer er op de montageplek een geschikte stroomaansluiting beschikbaar is.
- 110 tot 240 V AC
- Netwerkverbinding via WiFi of Ethernet
Laat aansluiting op netspanning uitvoeren door een vakbekwame installateur. De genoemde inbouwdiepte van circa 40 mm geldt voor de uitvoering met een RJ45-connector zonder beschermtule.
Een ESP32-C6 als hart
Kies voor WiFi 6 of bekabeld Ethernet met PoE. De ESP32-C6 heeft daarnaast een 802.15.4-radio die via ESPHome voor OpenThread kan worden gebruikt.
- Ethernet + PoE
- Netwerk en voeding via één UTP-kabel, zonder aparte voedingsadapter.
- WiFi 6
- Zuiniger en stabieler op een druk netwerk, ook op 2,4 GHz.
- OpenThread via ESPHome
- ESPHome kan de ingebouwde 802.15.4-radio voor OpenThread gebruiken.
- Bluetooth 5 LE
- Voor het instellen en voor uitbreidingen in de toekomst.
- USB-C
- De USB-C-aansluiting is bedoeld om firmware te flashen, niet om WallSense te voeden.
Home Assistant, onze app of allebei
Gebruik WallSense met Home Assistant, met de SmartHomeShop-cloud-app of met beide tegelijk. Met geschikte firmware combineer je lokale dashboards en automatiseringen met inzicht op afstand in onze app.
Lokaal met Home Assistant
Met lokale ESPHome-firmware gaan je metingen rechtstreeks naar Home Assistant. Geen SmartHomeShop-account of cloudabonnement nodig.
- Aanwezigheid, klimaat, luchtkwaliteit en lichtniveau als Home Assistant-entiteiten.
- Teken je kamer en zones met de Room Designer en gebruik de touchbediening in je automatiseringen.
Via de SmartHomeShop-app
Geen Home Assistant nodig. Open onze cloud-app in de browser op je telefoon, tablet of computer, ook als je niet thuis bent.
- Bekijk de beschikbare kamer- en aanwezigheidsmetingen op afstand.
- Volg je metingen en beschikbare historie in de app.
- Gebruik je WallSense via je SmartHomeShop-account, zonder Home Assistant-installatie.
Cloudgebruik vereist een account, internet en cloudfirmware die jouw model ondersteunt. Metingen en functies hangen af van je hardware en firmware; historie en gebruikslimieten van je app-abonnement. Met ondersteunde firmware kun je de app en Home Assistant ook samen gebruiken.
Vind de juiste firmwareBekijk WallSense in actie
Wissel tussen de plattegrond, de 3D-kamer en de radar. Zie hoe personen door zones bewegen en hoe de metingen in je dashboard samenkomen.
Interactieve demonstratie met gesimuleerde personen en voorbeeldmetingen, geen live gegevens van een WallSense. De kamerscore is alleen ter illustratie.
Voorbeelddata
👤
Sleep om te draaien
Zone 1
Zone 2
Ingang
Update: 10 Hz
Bereik: 0 tot 6 mKijkhoek: 120°
°C
%
CO₂
CO₂
ppm
lx
CO₂
CO₂ Kwaliteit
400
800
1200
1600
2000
VOC / NOx
SGP41VOC-index
NOx-index
Status- en sfeerlicht 1 + 16 RGB
Eén statusled en zestien RGB-leds. Via Home Assistant bepaal je zelf wat ze doen, bijvoorbeeld een CO₂-waarschuwing, deurbelmelding of nachtlicht.
Teken je kamer, voeg deuren en meubels toe en geef aan waar WallSense zit. Maak daarna zones voor bijvoorbeeld de bank of je bureau. Hieronder zie je stap voor stap hoe dat werkt in het SmartHomeShop-paneel.
Klik op een stap
Room Designer
Stap
Straks ook in de SmartHomeShop-app
Geen Home Assistant? We brengen WallSense naar onze app, net als de UltimateSensor. Dan zie je in de browser op je telefoon, tablet of computer hoe de lucht in je kamer is en of er iemand is.
Komt eraan. WallSense staat nog niet in de app, dit voorbeeld volgt de UltimateSensor.
Voorbeelddata
Kamer Kwaliteit
Goed7,4
Goed
Ventileren aanbevolenDe CO₂ loopt op. Zet een raam open of de ventilatie hoger.
- CO₂
- 1.050 ppm
- Slecht
- Temperatuur
- 22,4 °C
- Vochtigheid
- 52 %
- Licht
- 180 lux
- VOC Index
- 120
- NOx Index
- 1
- Aanwezigheid
- Bezet
- 2 personen
CO₂ kwaliteit
Voorbeelddata
Trends
30 dagen- Gemiddelde CO₂
- 612 ppm
- Gemiddelde temperatuur
- 21,2 °C
- Gem. luchtvochtigheid
- 52%
CO₂ per uur
Gemiddelde ppm per uur van de dag
Temperatuur en luchtvochtigheid per uur
Voorbeelddata
96
Totale klimaatscore
Zeer comfortabel
166 meeturen · 99% dekking
- Ruimtecomfort
- 98
- Luchtfrisheid
- 93
Laatste meetuur · vandaag 20:00
- CO₂940 ppm
- Temperatuur22,3 °C
- Luchtvochtigheid51%
- VOC115
CO₂ en ventilatie
Streefwaarde 950 ppm- Gemiddeld
- 623 ppm
- Hoogste waarde
- 1.050 ppm
- van de uren onder 950 ppm
- 98%
Klimaat blijft stabiel In ordeTemperatuur en luchtvochtigheid bleven deze week binnen de comfortband.
Voorbeelddata
Notificaties
-
Hoge CO₂Hoge CO₂-concentratie
> 1.000 ppm
Laatst getriggerd: vandaag 20:24
-
Hoge VOCHoge VOC-index
> 250
Nog niet getriggerd
-
Apparaat offline
> 5 min
Nog niet getriggerd
-
Recente activiteit
Hoge CO₂: 1.024 ppm (> 1.000 ppm)
Hoge CO₂: 1.124 ppm (> 1.000 ppm)
Zo ziet de e-mail eruit
SmartHomeShop.ioHoge CO₂ - Woonkamer
Hoge CO₂
Er is een waarschuwing afgegaan op je apparaat Woonkamer.
Gemeten waarde: 1.024 ppm
Drempelwaarde: > 1.000 ppm
Snelle presets
- Hoge CO₂> 1.000 ppm
- Hoge VOC> 250
- Vorstalarm< 3 °C
- Hittealarm> 35 °C
- Apparaat offline> 5 min
Verstuur via
- Push notificaties
- Een kamerscore tot 10 uit CO₂, VOC, temperatuur en luchtvochtigheid, met adviezen
- CO₂ in vijf niveaus, van Uitstekend tot Ongezond, op een kleurbalk van 400 tot 2.000 ppm
- Aanwezigheid en het aantal personen via de radars
- Live grafieken, en terugkijken per dag, week, maand of jaar
- Gemiddelde CO₂ per uur van de dag, met hulplijnen bij 800 en 1.200 ppm
- Temperatuur, luchtvochtigheid, licht en aanwezigheid per uur
- Ook CO₂ per dag van de week
- Kies een week, 30 dagen, deze of vorige maand, dit jaar of eigen data
- Eén klimaatscore van 0 tot 100: ruimtecomfort telt 60%, luchtfrisheid 40%
- Een comfortband per seizoen, bij 40 tot 60% luchtvochtigheid
- CO₂ als maat voor ventilatie, met een streefwaarde van 950 ppm
- Over 24 uur, 7 dagen of 30 dagen, met adviezen
- Presets voor CO₂ boven 1.000 ppm, VOC, vorst, hitte en apparaat offline
- Ook regels voor luchtvochtigheid, licht en NOx
- De app controleert elke minuut en waarschuwt je per e-mail en push, in het Nederlands, Engels of Duits
- Gratis: 1 melding per apparaat. Met Plus 20, met Pro onbeperkt.
Radarspecificaties
HLK-LD2412
- Modulebereik
- Tot 9 m
- Horizontale kijkhoek
- ±75°
- Uitvoer
- Aanwezigheid, geen X/Y
- Frequentie
- 24 GHz
- Instellen
- Gevoeligheid per afstandszone
HLK-LD2450
- Modulebereik
- Tot 6 m
- Horizontale kijkhoek
- ±60°
- Uitvoer
- Tot 3 personen, X/Y
- Frequentie
- 24 GHz
- Instellen
- 3 rechthoekige radarzones
WallSense zit parallel aan de muur en kijkt recht de kamer in. De sensor is niet draaibaar. Kies daarom een inbouwdoos met zicht op het deel van de kamer dat je wilt meten. De getoonde zones en personen zijn voorbeelden.
